Vartų galinis stabdis 100 × 80 mm su guminiu buferiu – 60.038
845 €Pirk daugiau, mokėk mažiau5+ vnt. – 735 € už vnt. -13%-

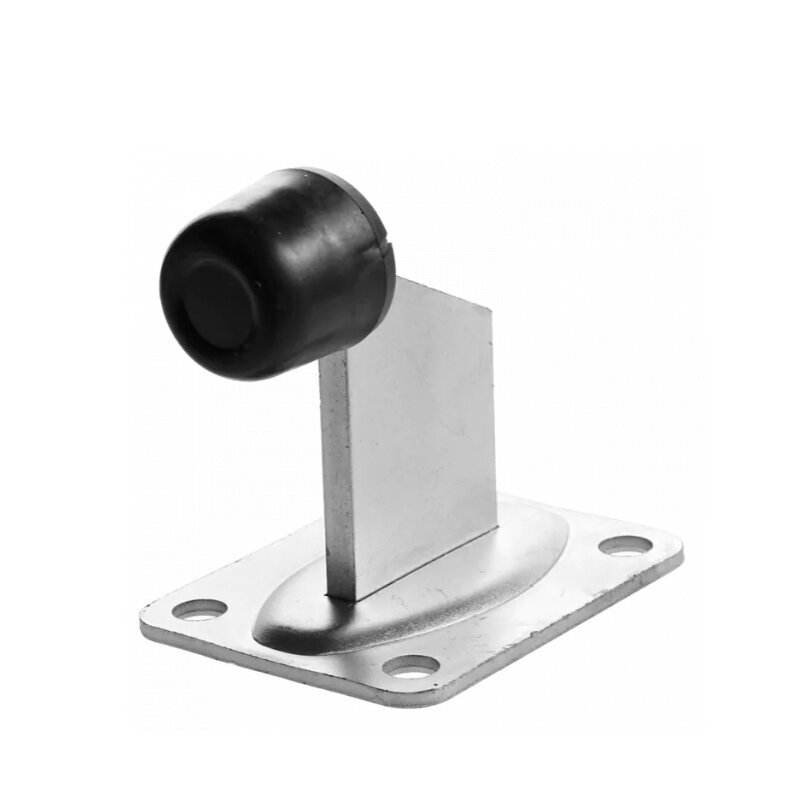

Stumdomų vartų galinis stabdis 100 × 80 mm su guminiu buferiu – 60.038 yra mechaninis vartų eigos ribotuvas, skirtas sustabdyti vartų judėjimą numatytoje vietoje. Gaminys padeda apsaugoti vartų konstrukciją nuo tiesioginio smūgio į kietą atramą ir užtikrina kontroliuojamą vartų sustojimą.
Stabdis pagamintas iš cinkuoto plieno, o jo viršutinėje dalyje įrengtas guminis smūgį švelninantis buferis. Metalinė 100 × 80 mm pagrindo plokštelė turi keturias tvirtinimo angas. Bendras gaminio aukštis – 96 mm.
Šis vartų stabdis gali būti naudojamas stumdomų vartų sistemose, taip pat kitose vartų konstrukcijose, kuriose reikalingas tinkamoje vietoje sumontuotas mechaninis judėjimo ribotuvas.
Techniniai duomenys
- Prekės kodas: 60.038
- Gaminio tipas: mechaninis vartų galinis stabdis
- Pagrindo ilgis: 100 mm
- Pagrindo plotis: 80 mm
- Bendras aukštis (H): 96 mm
- Tvirtinimo angų atstumai: 74 × 54 mm
- Tvirtinimo angų skersmuo: Ø8 mm
- Pagrindo plokštelės storis: 4 mm
- Metalinės dalies medžiaga: plienas
- Paviršiaus apsauga: cinkuotas
- Buferis: guminis, juodos spalvos
- Tvirtinimo angų skaičius: 4
- Paskirtis: vartų eigos ribojimas ir smūgio sušvelninimas
Kam reikalingas vartų galinis stabdis?
Vartų galinis stabdis naudojamas nustatyti mechaninę vartų judėjimo ribą. Pasiekusi numatytą padėtį, vartų konstrukcija atsiremia į guminį buferį, kuris padeda sušvelninti kontaktą.
Pagrindinės vartų stabdžio funkcijos:
- Judėjimo ribojimas – neleidžia vartams laisvai judėti už numatytos mechaninės ribos.
- Smūgio sušvelninimas – guminis buferis sumažina tiesioginio kontakto su metaline atrama poveikį.
- Konstrukcijos apsauga – padeda sumažinti pažeidimų riziką vartams pasiekus galinę padėtį.
- Kontroliuojamas sustojimas – suteikia aiškiai apibrėžtą mechaninę vartų eigos ribą.
- Vartų remontas – gali būti naudojamas keičiant susidėvėjusį arba pažeistą galinį stabdį.
Mechaninis vartų stabdis yra papildomas fizinis eigos ribojimo elementas. Automatinių vartų atveju jis nepakeičia tinkamai sureguliuotų pavaros sustojimo nustatymų ir saugos įtaisų.
Guminis buferis – mažesniam smūgiui ir triukšmui
60.038 stabdis turi guminį buferį, kuris pirmasis kontaktuoja su judančia vartų konstrukcija. Palyginti su tiesioginiu metalo kontaktu į metalą, guminis paviršius padeda sušvelninti smūgį ir sumažinti kontaktinį garsą.
Guminis elementas ypač naudingas ten, kur vartai reguliariai pasiekia tą pačią galinę padėtį. Tinkamas stabdžio išdėstymas padeda sumažinti staigaus sustojimo poveikį vartų konstrukcijai.
Smūgio sušvelninimo efektyvumas priklauso nuo vartų masės, judėjimo greičio, montavimo standumo ir kitų eksploatavimo sąlygų.
Cinkuotas plieninis vartų stabdis
Stabdžio metalinė konstrukcija pagaminta iš plieno ir apsaugota cinko danga. Tokia paviršiaus apsauga naudojama lauko metalinėms detalėms, siekiant sumažinti korozijos riziką.
100 × 80 mm pagrindo plokštelė suteikia keturias tvirtinimo vietas, o 4 mm storio metalinis pagrindas sudaro standžią stabdžio konstrukciją.
Ilgalaikis gaminio atsparumas priklauso nuo montavimo aplinkos, drėgmės, dangos būklės ir eksploatavimo sąlygų.

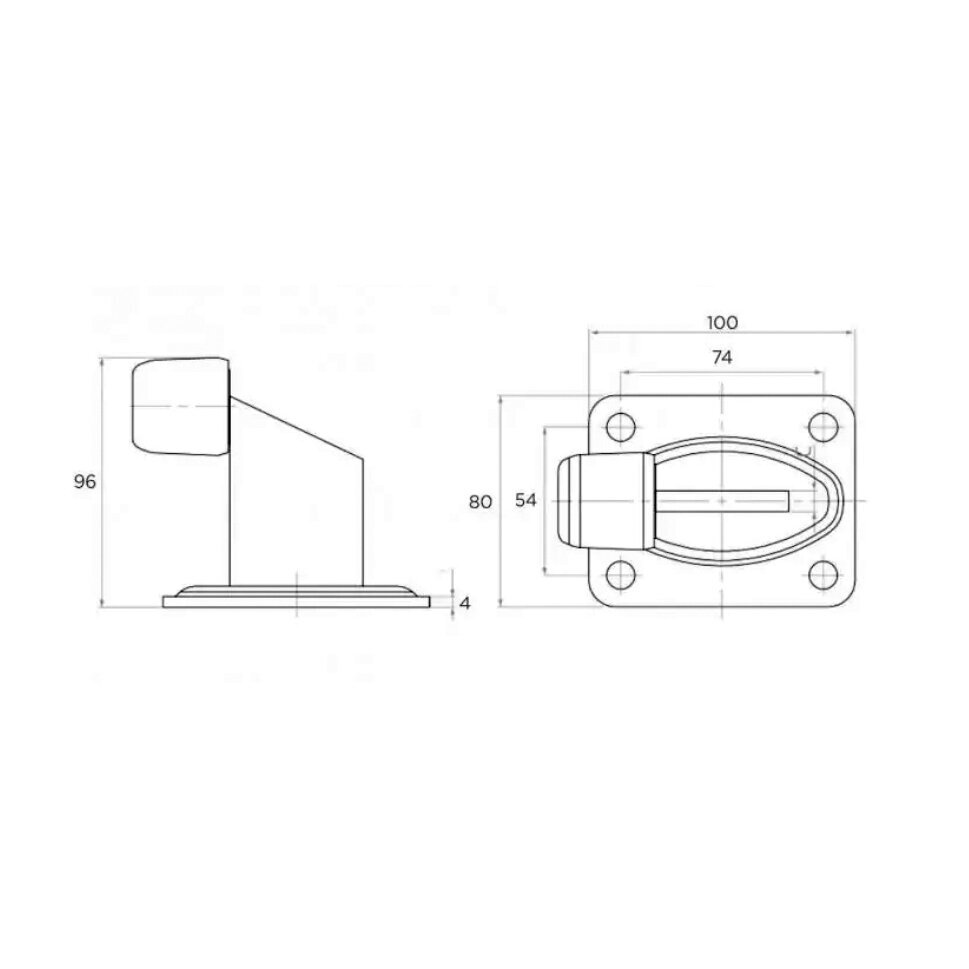

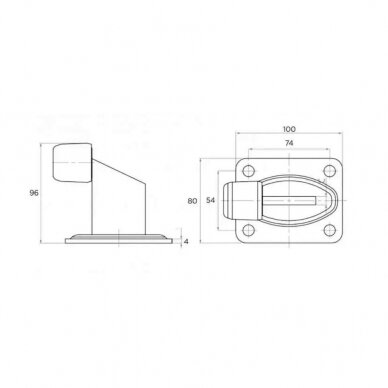

100 × 80 mm pagrindas ir 96 mm aukštis
Renkantis vartų galinį stabdį svarbu įvertinti jo matmenis ir numatomą kontaktinę vietą.
- 100 mm ilgis ir 80 mm plotis – pagrindo plokštelės išoriniai matmenys.
- 74 × 54 mm – tvirtinimo angų centrų atstumai.
- Ø8 mm – tvirtinimo angų skersmuo.
- 96 mm – bendras stabdžio aukštis pagal techninį brėžinį.
- 4 mm – metalinės pagrindo plokštelės storis.
Prieš perkant rekomenduojama patikrinti, ar stabdžio aukštis atitinka vartų konstrukcijos kontaktinę zoną ir ar pasirinktoje vietoje pakanka erdvės 100 × 80 mm pagrindui.
Kur naudojamas 60.038 vartų stabdis?
Šis galinis stabdis gali būti naudojamas įvairiose vartų konstrukcijose, kuriose reikalingas mechaninis eigos ribojimas.
- Stumdomi vartai – judėjimo pabaigos mechaniniam ribojimui.
- Varstomi vartai – kaip atidarymo eigos ribotuvas, jeigu leidžia konstrukcija ir montavimo vieta.
- Pramoniniai vartai – tinkamai suprojektuotose mechaninio stabdymo vietose.
- Vartų remontas – keičiant seną ar pažeistą stabdį.
Gaminio tinkamumas konkrečiai sistemai priklauso nuo vartų konstrukcijos, masės, judėjimo greičio ir numatytų stabdymo apkrovų.
Kaip pasirinkti tinkamą vartų stabdį?
Vartų stabdys turi būti parenkamas pagal realias montavimo sąlygas, o ne vien pagal pagrindo matmenis.
Prieš užsakant rekomenduojama įvertinti:
- Vartų tipą – stumdomi ar varstomi.
- Numatytą vartų sustojimo vietą.
- Stabdžio aukštį ir buferio kontaktinę padėtį.
- Pagrindo tvirtinimo galimybes.
- Vartų masę ir judėjimo greitį.
- Ar reikalingas cinkuotas, ar spalvotas stabdžio variantas.
Svarbu: 60.038 modelio leistina smūginė apkrova nėra nurodyta šiame aprašyme, todėl jo tinkamumą sunkesniems ar intensyviai naudojamiems vartams būtina įvertinti individualiai.
Kaip montuoti vartų galinį stabdį?
60.038 vartų stabdis montuojamas prie tinkamai paruošto, pakankamai tvirto pagrindo numatytoje vartų sustojimo vietoje.
- Nustatykite galinę vartų judėjimo padėtį.
- Parinkite stabdžio montavimo vietą, kurioje vartai kontaktuos su guminiu buferiu.
- Patikrinkite, ar pagrindas tinkamas mechaninėms stabdymo apkrovoms.
- Pažymėkite keturių tvirtinimo angų vietas pagal 74 × 54 mm atstumus.
- Parinkite pagrindo medžiagai ir apkrovoms tinkamus tvirtinimo elementus.
- Patikimai pritvirtinkite stabdį.
- Lėtai patikrinkite vartų judėjimą iki kontakto su buferiu.
- Įsitikinkite, kad vartai sustoja numatytoje vietoje ir nekontaktuoja su kitomis konstrukcijos dalimis.
Montavimo rekomendacija: guminis buferis turi kontaktuoti su tinkama, pakankamai standžia vartų konstrukcijos vieta. Stabdis neturi būti montuojamas taip, kad vartai jį pasiektų kampu arba apkrautų netolygiai.
60.038 vartų stabdžio spalvų variantai
Ginoris asortimente yra tos pačios 100 × 80 mm galinių stabdžių grupės gaminių:
- 60.038 – cinkuotas vartų galinis stabdis 100 × 80 mm.

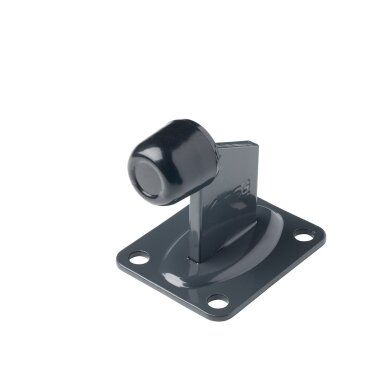

- 60.038.7016 – antracito RAL 7016 spalvos vartų galinis stabdis 100 × 80 mm.

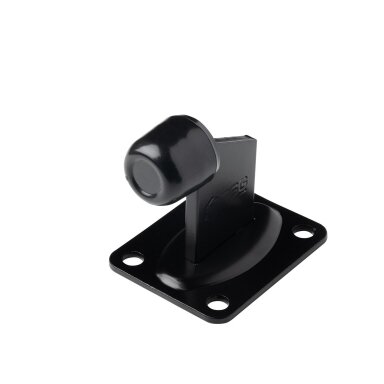

- 60.038.9005 – juodas RAL 9005 spalvos vartų galinis stabdis 100 × 80 mm.
Spalvą galima pasirinkti pagal vartų konstrukcijos apdailą. Prieš užsakant rekomenduojama patikrinti konkretaus varianto techninius matmenis ir paviršiaus dangą.
100 × 80 mm ar 100 × 100 mm vartų stabdis?
Ginoris asortimente taip pat yra 60.039 serijos 100 × 100 mm galiniai stabdžiai. Jie skiriasi nuo 60.038 serijos konstrukcija ir techniniais matmenimis.
Renkantis tarp šių modelių svarbu įvertinti ne tik pagrindo dydį, bet ir bendrą stabdžio aukštį, guminio buferio padėtį bei montavimo vietą.
Skirtingų matmenų stabdžiai nebūtinai gali būti keičiami vienas kitu be papildomo montavimo sprendimo.
Dažniausiai užduodami klausimai
Kam skirtas vartų galinis stabdis?
Jis skirtas mechaniškai riboti vartų judėjimo eigą ir sušvelninti kontaktą vartams pasiekus nustatytą sustojimo vietą.
Kokie yra 60.038 stabdžio pagrindo matmenys?
Pagrindo matmenys – 100 × 80 mm.
Koks bendras vartų stabdžio aukštis?
Pagal techninį brėžinį bendras aukštis yra 96 mm.
Ar vartų stabdis turi guminį buferį?
Taip. Viršutinėje stabdžio dalyje įrengtas juodas guminis buferis, skirtas kontaktui su vartų konstrukcija sušvelninti.
Ar stabdis tinkamas montuoti lauke?
Metalinė konstrukcija yra cinkuota, todėl pritaikyta naudoti lauko sąlygomis, tačiau jos ilgaamžiškumas priklauso nuo aplinkos ir dangos būklės.
Kiek tvirtinimo angų turi 60.038 stabdis?
Stabdžio pagrinde yra keturios tvirtinimo angos, kurių skersmuo – 8 mm.
Ar stabdis tinka automatiniams stumdomiems vartams?
Jis gali būti naudojamas kaip mechaninis eigos ribotuvas, jeigu atitinka konkrečios vartų sistemos reikalavimus. Jis nepakeičia automatikos saugos ir sustojimo funkcijų.
Ar šis stabdis gali būti naudojamas varstomiems vartams?
Taip, jeigu jo konstrukcija ir montavimo vieta tinkama varstomų vartų atidarymo eigai riboti.
Ar galima rinktis kitą spalvą?
Taip. Ginoris asortimente yra cinkuotas, antracito RAL 7016 ir juodas RAL 9005 šios stabdžių grupės variantai.
Kur įsigyti vartų galinį stabdį 100 × 80 mm?
Vartų galinį stabdį 100 × 80 mm su guminiu buferiu – 60.038 galite įsigyti Ginoris elektroninėje parduotuvėje.
Gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie ieško mechaninio vartų eigos ribojimo sprendimo. Prieš užsakant rekomenduojama patikrinti stabdžio matmenis ir montavimo sąlygas.
