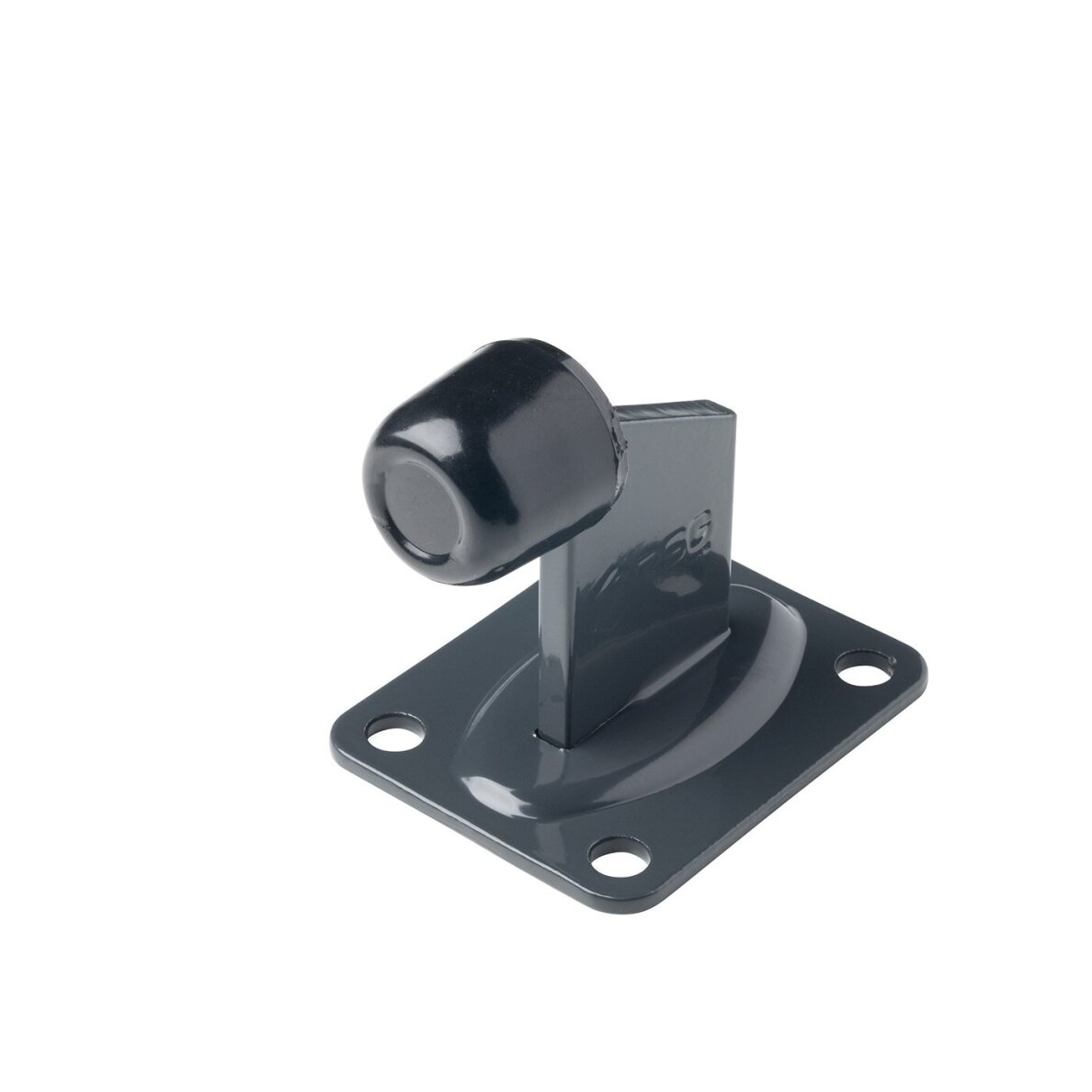

• Vartų galinis stabdis 100 × 80 mm su guminiu buferiu, RAL 7016 – 60.038.7016

    975 €
    Pirk daugiau, mokėk mažiau
    5+ vnt.  – 825 € už vnt. -15%
    Į krepšelį
  • Vartų galinis stabdis 100 × 80 mm, RAL 7016 – 60.038.7016 yra mechaninis vartų eigos ribotuvas, skirtas vartų arba vartelių judėjimui sustabdyti numatytoje galinėje padėtyje. Antracito spalvos metalinė konstrukcija ir guminis buferis padeda suderinti praktišką vartų apsaugą su šiuolaikiška vartų išvaizda.

    Šio modelio pagrindo matmenys yra 100 × 80 mm, bendras aukštis – 96 mm, o metalinės pagrindo plokštelės storis – 4 mm. Stabdis pagamintas iš cinkuoto plieno, jo spalva – antracito RAL 7016.

    Guminis buferis skirtas sušvelninti kontaktą vartams pasiekus nustatytą sustojimo vietą. Gaminys gali būti naudojamas stumdomiems, varstomiems vartams ir varteliams, kai jo konstrukcija bei montavimo vieta atitinka konkrečios sistemos reikalavimus.

    Techninės charakteristikos

    • Prekės kodas: 60.038.7016
    • Gaminio tipas: mechaninis vartų galinis stabdis
    • Pagrindo matmenys: 100 × 80 mm
    • Bendras aukštis: 96 mm
    • Pagrindo plokštelės storis: 4 mm
    • Tvirtinimo angų skaičius: 4
    • Angų centrų atstumas: 54 mm viena kryptimi
    • Konstrukcijos medžiaga: plienas
    • Paviršiaus apsauga: cinkuotas, antracito spalvos
    • Spalvos kodas: RAL 7016
    • Kontaktinis elementas: guminis buferis
    • Paskirtis: vartų ir vartelių eigos ribojimas

    Kam reikalingas vartų galinis stabdis?

    Vartų galinis stabdis naudojamas mechaninei vartų judėjimo ribai nustatyti. Kai vartai pasiekia numatytą padėtį, jų konstrukcija atsiremia į stabdžio guminį buferį.

    Tinkamai sumontuotas stabdis padeda kontroliuoti vartų galinę padėtį ir sumažinti tiesioginio smūgio į kietą atramą poveikį.

    Pagrindinės funkcijos:

    • Vartų eigos ribojimas – padeda sustabdyti vartų judėjimą nustatytoje vietoje.
    • Smūgio sušvelninimas – guminis buferis sumažina tiesioginio kontakto poveikį.
    • Konstrukcijos apsauga – padeda sumažinti pažeidimų riziką vartams pasiekus galinę padėtį.
    • Kontaktinio triukšmo mažinimas – guminis paviršius sušvelnina metalinės konstrukcijos atsirėmimą.
    • Vartų remonto galimybė – gali pakeisti susidėvėjusį ar pažeistą mechaninį stabdį.

    Mechaninis stabdis nėra automatinė stabdymo sistema ir nepakeičia vartų automatikos galinės padėties nustatymų ar kitų privalomų saugos priemonių.

    Antracito RAL 7016 spalva – vientisai vartų išvaizdai

    RAL 7016 yra antracito pilka spalva, dažnai pasirenkama šiuolaikiniams metaliniams vartams ir tvoroms. Šios spalvos galinis stabdis gali būti vizualiai derinamas prie antracito spalvos vartų konstrukcijos.

    Spalvotas stabdis ypač aktualus tada, kai mechaninis vartų eigos ribotuvas lieka matomas ir norima išvengti ryškaus spalvinio kontrasto.

    Renkantis gaminį verta įvertinti ne tik spalvą, bet ir jo matmenis, montavimo vietą bei vartų sustojimo padėtį.

    Cinkuotas plienas ir guminis buferis

    Stabdžio metalinė konstrukcija pagaminta iš cinkuoto plieno. Cinko danga padeda apsaugoti metalą nuo korozijos, o antracito spalvos išorinis paviršius leidžia gaminį priderinti prie vartų apdailos.

    Viršutinėje stabdžio dalyje esantis guminis buferis skirtas kontaktui su vartų konstrukcija. Jis padeda sušvelninti atsirėmimą ir sumažinti staigaus metalo kontakto poveikį.

    Faktinis smūgio sušvelninimas priklauso nuo vartų masės, judėjimo greičio, montavimo standumo ir kitų eksploatavimo sąlygų.

    100 × 80 mm pagrindas ir 96 mm aukštis

    Prieš užsakant vartų stabdį svarbu patikrinti jo matmenis ir numatomą montavimo vietą.

    • 100 × 80 mm – pagrindo plokštelės išoriniai matmenys.
    • 96 mm – bendras stabdžio aukštis.
    • 4 mm – metalinės pagrindo plokštelės storis.
    • 4 tvirtinimo angos – skirtos stabdžiui pritvirtinti prie tinkamo pagrindo.
    • 54 mm – vienas iš nurodytų tvirtinimo angų centrų atstumų.

    Stabdžio aukštis turi atitikti vartų konstrukcijos kontaktinę vietą. Per žemai arba per aukštai sumontuotas ribotuvas gali neveikti taip, kaip numatyta.

    Kokiems vartams tinka 60.038.7016?

    Šis mechaninis stabdis gali būti naudojamas įvairiose vartų sistemose, jeigu jo matmenys ir montavimo sprendimas atitinka konstrukciją.

    • Savilaikiai stumdomi vartai – mechaninei vartų eigos ribai nustatyti.
    • Bėginiai stumdomi vartai – judėjimui apriboti numatytoje vietoje.
    • Varstomi vartai – atidarymo eigai riboti, jeigu tinkama stabdžio montavimo padėtis.
    • Varteliai – kaip mechaninė atrama tinkamai suprojektuotoje vietoje.
    • Vartų remontas – susidėvėjusiam galiniam stabdžiui pakeisti.

    Gaminio tinkamumas priklauso nuo vartų masės, judėjimo greičio, kontaktinės vietos ir montavimo pagrindo tvirtumo. Leistina smūginė apkrova šiame aprašyme nenurodyta.

    Kaip pasirinkti tinkamą vartų galinį stabdį?

    Renkantis stabdį rekomenduojama atsižvelgti į šiuos kriterijus:

    • Vartų tipą – stumdomi, varstomi vartai ar varteliai.
    • Montavimo vietą – kur vartai turi sustoti.
    • Stabdžio aukštį – ar guminis buferis kontaktuos su tinkama vartų konstrukcijos dalimi.
    • Pagrindo matmenis – ar pakanka vietos 100 × 80 mm plokštelei.
    • Stabdymo apkrovas – vartų masę ir judėjimo greitį.
    • Spalvą – ar stabdis turi derėti prie antracito RAL 7016 vartų.

    Kaip montuoti galinį vartų stabdį?

    60.038.7016 stabdis tvirtinamas prie tinkamai paruošto ir pakankamai tvirto pagrindo numatytoje vartų sustojimo vietoje.

    1. Nustatykite vartų galinę judėjimo padėtį.
    2. Parinkite vietą, kurioje guminis buferis kontaktuos su vartų konstrukcija.
    3. Patikrinkite montavimo pagrindo tvirtumą.
    4. Pažymėkite tvirtinimo vietas pagal pagrindo plokštelės angas.
    5. Parinkite pagrindo medžiagai ir apkrovoms tinkamus tvirtinimo elementus.
    6. Patikimai pritvirtinkite stabdį.
    7. Lėtai patikrinkite vartų judėjimą iki kontakto su buferiu.
    8. Įsitikinkite, kad vartai sustoja numatytoje vietoje ir neatsiremia į kitas konstrukcijos dalis.

    Montavimo rekomendacija: stabdį reikia įrengti taip, kad vartai į guminį buferį remtųsi tinkama konstrukcijos vieta, o smūgio apkrova nebūtų perduodama netolygiai.

    Automatinių vartų atveju mechaninio stabdžio montavimas turi būti suderintas su vartų pavaros veikimu ir gamintojo saugos reikalavimais.

    RAL 7016, juodas ar cinkuotas vartų stabdis?

    Ginoris asortimente galima rinktis kelis tos pačios 100 × 80 mm stabdžių grupės variantus:

    Renkantis spalvinį variantą galima atsižvelgti į vartų konstrukcijos apdailą. Prieš užsakant rekomenduojama patikrinti konkretaus modelio matmenis ir paviršiaus savybes.

    100 × 80 mm ar 100 × 100 mm vartų stabdis?

    Ginoris asortimente taip pat yra 60.039 serijos vartų galiniai stabdžiai su 100 × 100 mm pagrindu.

    Renkantis tarp 60.038 ir 60.039 serijų svarbu įvertinti ne tik pagrindo dydį, bet ir stabdžio aukštį, guminio buferio kontaktinę padėtį bei tvirtinimo galimybes.

    Skirtingų matmenų stabdžiai nebūtinai yra tiesiogiai pakeičiami vienas kitu.

    Dažniausiai užduodami klausimai

    Kokia yra 60.038.7016 stabdžio spalva?

    Stabdis yra antracito pilkos spalvos, atitinkančios RAL 7016 kodą.

    Kokie yra pagrindo matmenys?

    Stabdžio pagrindo plokštelės matmenys – 100 × 80 mm.

    Koks bendras stabdžio aukštis?

    Bendras aukštis – 96 mm.

    Ar stabdis turi guminį buferį?

    Taip. Guminis buferis skirtas sušvelninti kontaktą vartams pasiekus galinę padėtį.

    Ar stabdis tinka montuoti lauke?

    Metalinė konstrukcija yra cinkuota, todėl turi apsaugą nuo korozijos. Ilgaamžiškumas priklauso nuo aplinkos ir paviršiaus dangos būklės.

    Ar šis stabdis tinka stumdomiems vartams?

    Taip, jeigu jo matmenys ir montavimo vieta atitinka konkrečią stumdomų vartų sistemą.

    Ar galima naudoti varstomiems vartams?

    Taip, kaip mechaninį atidarymo eigos ribotuvą, kai tai leidžia vartų konstrukcija.

    Ar stabdis tinka automatiniams vartams?

    Jis gali būti naudojamas kaip papildomas mechaninis eigos ribotuvas, tačiau nepakeičia vartų automatikos sustojimo ir saugos funkcijų.

    Kuo skiriasi 60.038 ir 60.038.7016?

    Abu modeliai priklauso 100 × 80 mm galinių stabdžių grupei. 60.038 yra cinkuotos išvaizdos, o 60.038.7016 – antracito RAL 7016 spalvos.

    Kur įsigyti antracito spalvos vartų galinį stabdį?

    Vartų galinį stabdį 100 × 80 mm, RAL 7016 – 60.038.7016 galite įsigyti Ginoris elektroninėje parduotuvėje.

    Šis gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, ieškantiems mechaninio vartų eigos ribotuvo, kurį galima vizualiai priderinti prie antracito spalvos vartų.

    Prieš užsakant rekomenduojama patikrinti montavimo vietą, stabdžio aukštį ir numatomas stabdymo apkrovas.
