• Stumdomų vartų apatinio ratuko gaudyklė 70/80 mm, antracitas RAL 7016 – 60.019.7016

    1595 €
    Pirk daugiau, mokėk mažiau
    5+ vnt.  – 1400 € už vnt. -12%
    Į krepšelį

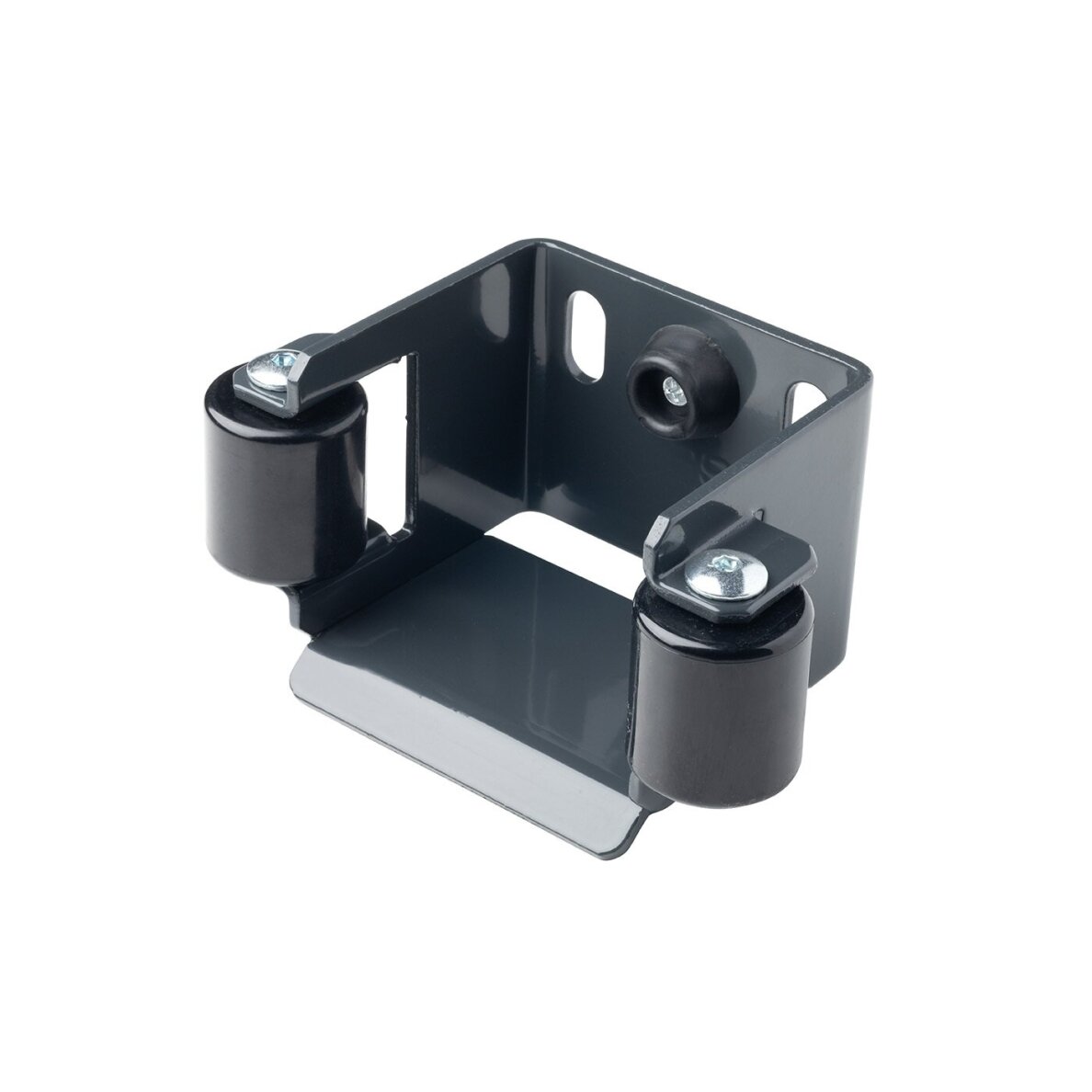

  • Stumdomų vartų apatinio ratuko gaudyklė 60.019.7016 – antracito RAL 7016 spalvos plieninė gaudyklė, skirta vartams su 70 × 70 mm ir 80 × 80 mm gembiniais bėgeliais. Ji montuojama vartų užsidarymo pusėje ir kartu su galiniu ratuku padeda nukreipti bei stabilizuoti vartų konstrukciją uždarytoje padėtyje.

    Gaudyklėje įrengti du plastikiniai kreipiamieji ritinėliai ir guminis buferis. Atstumas tarp ritinėlių – 90 mm. Antracito RAL 7016 spalvos apdaila leidžia gaudyklę priderinti prie tokios pat spalvos vartų rėmo, stulpų ir kitų furnitūros elementų.

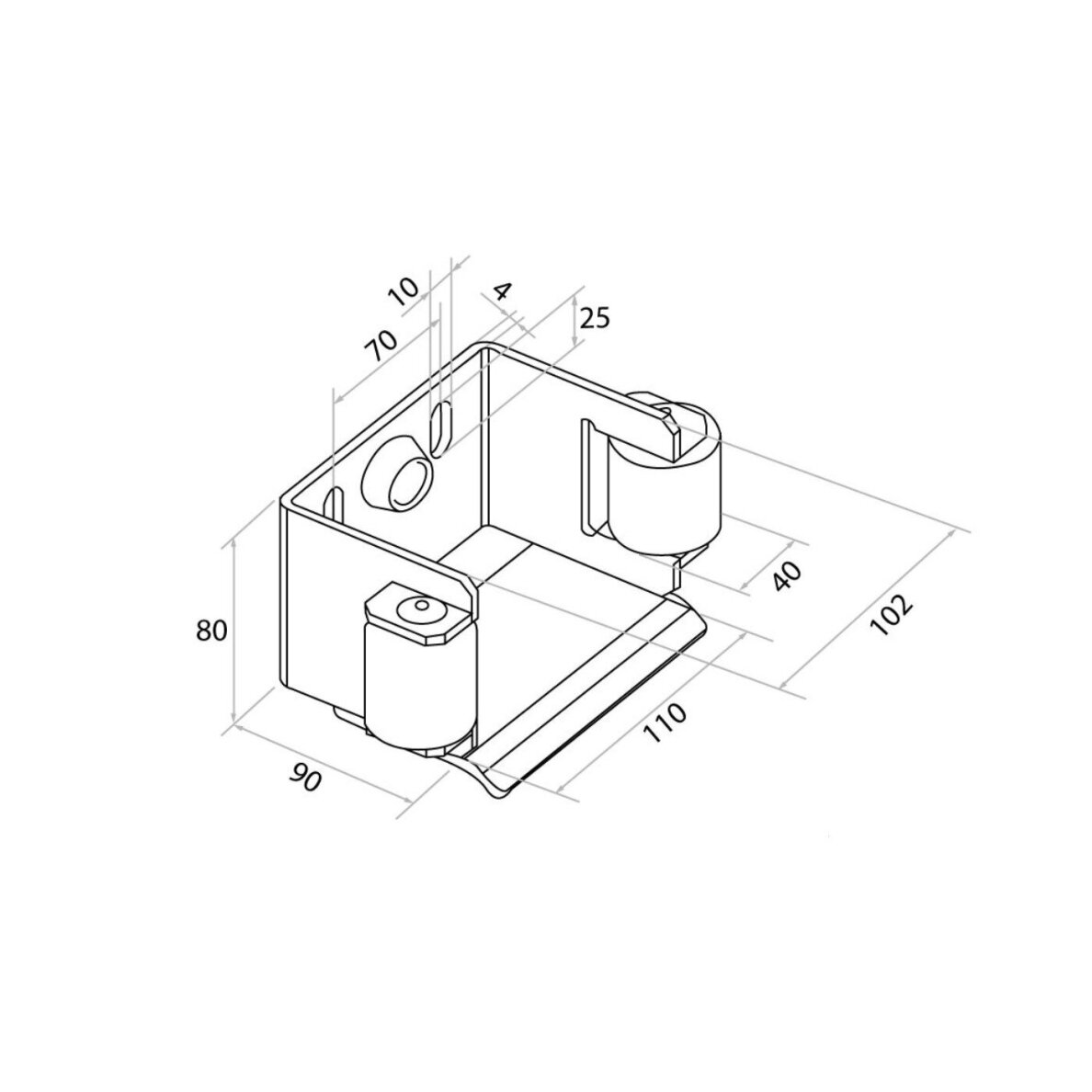

    Techniniai duomenys

    • Prekės kodas: 60.019.7016
    • Gamintojas: PSG
    • Tipas: stumdomų vartų apatinio ratuko gaudyklė
    • Gembinių bėgelių sistemos: 70 × 70 mm ir 80 × 80 mm
    • Matmuo A: 100 mm
    • Matmuo B: 85 mm
    • Matmuo C: 90 mm
    • Matmuo D: 40 mm
    • Aukštis H: 80 mm
    • Plieno storis: 4 mm
    • Kreipiamieji ritinėliai: 2 vnt., plastikiniai
    • Atstumas tarp ritinėlių: 90 mm
    • Tvirtinimo angų atstumas: 70 mm
    • Pailgų montavimo angų matmenys: 25 × 10 mm
    • Guminis buferis: yra
    • Medžiaga: plienas
    • Spalva: antracitas RAL 7016

    Kaip veikia apatinio ratuko gaudyklė?

    Stumdomiems vartams užsidarant, gembinio bėgelio gale esantis įvažiavimo ratukas patenka į gaudyklės zoną. Tinkamai sumontuota gaudyklė padeda nukreipti vartus į galutinę padėtį, stabilizuoja jų konstrukciją ir gali perimti dalį uždarytų vartų apkrovos.

    Du plastikiniai ritinėliai padeda nukreipti vartų konstrukciją, o guminis buferis sušvelnina kontaktą užsidarymo metu. Tokia konstrukcija naudinga siekiant sklandaus vartų veikimo ir mažesnio šoninio judėjimo uždarytoje padėtyje.

    70 × 70 mm ir 80 × 80 mm stumdomų vartų sistemoms

    60.019.7016 gaudyklė skirta 70 × 70 mm ir 80 × 80 mm gembinių bėgelių sistemoms. Tačiau vien bėgelio dydžio nepakanka visam uždarymo mazgui sukomplektuoti.

    Prieš pasirenkant būtina įvertinti galinio ratuko konstrukciją, jo padėtį bėgelio atžvilgiu ir gaudyklės montavimo aukštį. Vartai turi sklandžiai patekti į gaudyklę, nestringant ir nesukeliant papildomos apkrovos mechanizmui.

    Antracito RAL 7016 spalvos privalumai

    Antracito RAL 7016 spalva plačiai naudojama metalinių vartų ir tvorų konstrukcijose. Tokios spalvos gaudyklė vizualiai dera prie antracito spalvos atraminių stulpų, vartų rėmų ir kitų matomų elementų.

    Spalvotas variantas ypač aktualus, kai vartų gaudyklė montuojama gerai matomoje vietoje ir norima išlaikyti vientisą furnitūros išvaizdą.

    Kiti 60.019 gaudyklės variantai

    Ginoris asortimente galima pasirinkti ir kitus tos pačios gaudyklių grupės variantus:

    Šie variantai leidžia pasirinkti gaudyklę pagal vartų konstrukcijos spalvą ir pageidaujamą paviršiaus apdailą.

    Susiję gaudyklės tvirtinimo laikikliai

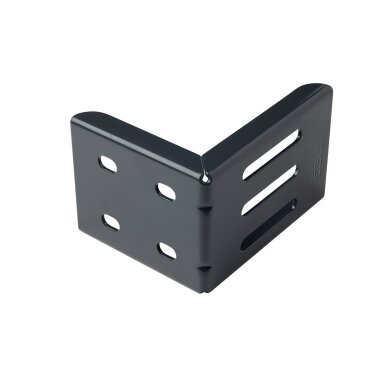

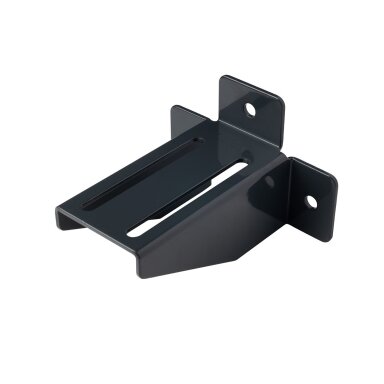

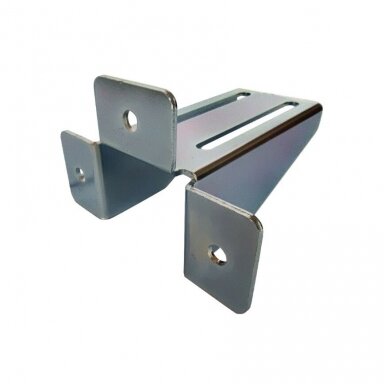

    Jeigu gaudyklę reikia montuoti naudojant papildomą šoninio tvirtinimo laikiklį, galima peržiūrėti šiuos Ginoris gaminius:

    Laikikliai skiriasi konstrukcija, matmenimis ir tvirtinimo angomis. Prieš pasirenkant būtina patikrinti jų mechaninį suderinamumą su gaudykle 60.019.7016.

    Kitos stumdomų vartų gaudyklės

    Jeigu reikalinga kitokios konstrukcijos gaudyklė, galima peržiūrėti 60.020 galinio ratuko gaudyklę 70/80 mm arba visą Ginoris vartų gaudyklių ir nukreipėjų asortimentą.

    Skirtingų modelių gaudyklės gali turėti nevienodus matmenis ir tvirtinimo būdus, todėl jų nereikėtų laikyti tiesiogiai pakeičiamais gaminiais.

    Montavimas ir reguliavimas

    Gaudyklė tvirtinama prie atraminės konstrukcijos vartų užsidarymo pusėje. Pailgos 25 × 10 mm montavimo angos leidžia koreguoti jos padėtį prieš galutinai pritvirtinant.

    Montuojant rekomenduojama:

    • patikrinti gembinio bėgelio ir galinio ratuko matmenis;
    • nustatyti gaudyklės aukštį pagal uždarytų vartų padėtį;
    • įsitikinti, kad vartai sklandžiai patenka į gaudyklę;
    • patikrinti plastikinių ritinėlių ir guminio buferio padėtį;
    • užtikrinti patikimą gaudyklės arba jos laikiklio pritvirtinimą prie atraminės konstrukcijos.

    Kaip pasirinkti tinkamą apatinio ratuko gaudyklę?

    Renkantis svarbu žinoti naudojamos stumdomų vartų sistemos dydį, galinio ratuko konstrukciją, montavimo vietą ir pageidaujamą spalvą. Taip pat būtina patikrinti tvirtinimo angų išdėstymą bei galimybę tiksliai sureguliuoti gaudyklės padėtį.

    Stumdomų vartų apatinio ratuko gaudyklė 60.019.7016 – antracito RAL 7016 spalvos plieninė gaudyklė, skirta 70 × 70 mm ir 80 × 80 mm gembinių vartų sistemoms. Du plastikiniai kreipiamieji ritinėliai, guminis buferis ir reguliuojamos tvirtinimo angos padeda užtikrinti sklandų vartų užsidarymą bei konstrukcijos stabilumą.
