Stumdomų vartų galinio ratuko gaudyklė 70/80 mm, cinkuota – 60.019
1495 €Pirk daugiau, mokėk mažiau3+ vnt. – 1270 € už vnt. -15%-

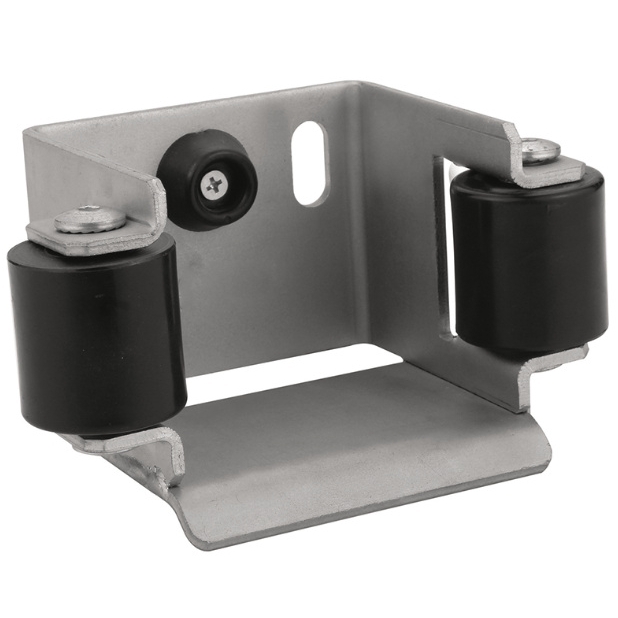

Stumdomų vartų galinio ratuko gaudyklė 60.019 – cinkuoto plieno elementas, skirtas gembiniams stumdomiems vartams su 70 × 70 mm arba 80 × 80 mm bėgeliu. Gaudyklė montuojama vartų užsidarymo pusėje ir padeda priimti bei stabilizuoti vartų konstrukciją galinėje padėtyje.
Gaudyklėje įrengti du plastikiniai kreipiamieji ritinėliai, tarp kurių yra 90 mm atstumas, ir guminė atrama. Uždarant vartus ritinėliai padeda nukreipti vartų konstrukciją, o tinkamai sumontuota gaudyklė padeda paskirstyti uždarytų vartų apkrovą tarp sistemos elementų.
Techniniai duomenys
- Prekės kodas: 60.019
- Gamintojas: PSG
- Tipas: stumdomų vartų galinio ratuko gaudyklė
- Gembinio bėgelio dydis: 70 × 70 mm arba 80 × 80 mm

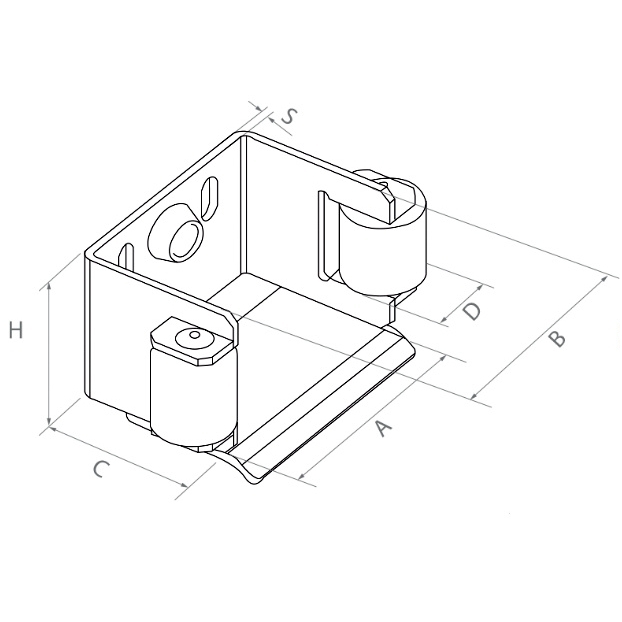

- Matmuo A: 100 mm
- Matmuo B: 85 mm
- Matmuo C: 90 mm
- Matmuo D: 40 mm
- Aukštis H: 80 mm
- Plieno storis S: 4 mm
- Atstumas tarp kreipiamųjų ritinėlių: 90 mm
- Tvirtinimo angų atstumas: 70 mm
- Pailgų tvirtinimo angų matmenys: 25 × 10 mm
- Kreipiamieji ritinėliai: 2 vnt., plastikiniai
- Guminė atrama: yra
- Medžiaga: plienas
- Paviršius: cinkuotas
- Svoris: 1,155 kg
Kam naudojama stumdomų vartų gaudyklė 60.019?
Gembinių stumdomų vartų konstrukcija juda ant vežimėlių, kurie laiko vartų svorį. Vartams užsidarius, tinkamai parinkta galinio ratuko gaudyklė padeda stabilizuoti konstrukciją ir perduoti dalį apkrovos į atraminį stulpą.
Gaudyklės plastikiniai ritinėliai nukreipia vartų konstrukciją į reikiamą padėtį, o guminė atrama sušvelnina kontaktą uždarymo metu.
60.019 gaudyklė skirta 70 × 70 mm ir 80 × 80 mm gembinių bėgelių sistemoms. Prieš komplektuojant svarbu patikrinti naudojamo galinio ratuko konstrukciją ir jo suderinamumą su gaudykle.
70 × 70 mm ir 80 × 80 mm vartų sistemoms
Šis gaudyklės modelis naudojamas dviejų dydžių stumdomų vartų sistemose:
- 70 × 70 mm bėgelis – kai vartų konstrukcijoje naudojama atitinkamo dydžio gembinė sistema.
- 80 × 80 mm bėgelis – kai vartų konstrukcijoje naudojama didesnio profilio gembinė sistema.
Renkantis gaudyklę svarbu atsižvelgti ne tik į bėgelio matmenis, bet ir į galinio ratuko formą, gaudyklės montavimo aukštį bei vartų užsidarymo padėtį.
Kiti 60.019 gaudyklės spalvų variantai
Jeigu gaudyklė montuojama matomoje vartų konstrukcijos vietoje, galima pasirinkti prie vartų spalvos priderintą variantą:
- 60.019.7016 – stumdomų vartų gaudyklė 70/80 mm, antracito RAL 7016 spalvos.
- 60.019.9005 – stumdomų vartų gaudyklė 70/80 mm, juodos RAL 9005 spalvos.
Spalvoti variantai leidžia išlaikyti vientisesnę vartų furnitūros išvaizdą, ypač kai atraminis stulpas ir vartų rėmas dažyti antracito arba juoda spalva.
Susiję gaudyklės tvirtinimo laikikliai
Jeigu gaudyklei reikalingas papildomas šoninio tvirtinimo elementas, Ginoris asortimente galima peržiūrėti šiuos laikiklius:
- 60.013 – standartinis šoninio tvirtinimo laikiklis.
- 60.013.7016 – šoninio tvirtinimo laikiklis, antracitas RAL 7016.
- 60.013.9005 – šoninio tvirtinimo laikiklis, juodas RAL 9005.
- 60.013.01 – L formos gaudyklės laikiklis.
Laikikliai skiriasi konstrukcija ir tvirtinimo angų išdėstymu. Prieš pasirenkant būtina patikrinti konkretaus laikiklio mechaninį suderinamumą su 60.019 gaudykle.
Kitos stumdomų vartų galinio ratuko gaudyklės
Jeigu reikalinga kitokios konstrukcijos gaudyklė, galima palyginti ir šiuos Ginoris gaminius:
- 60.020 – stumdomų vartų galinio ratuko gaudyklė 70/80 mm.
- Visos vartų gaudyklės, nukreipėjai ir stabdžiai.
Skirtingos gaudyklės gali skirtis konstrukcija, matmenimis ir montavimo būdu, todėl jų nereikėtų rinktis vien pagal bėgelio dydį.
Montavimas ir reguliavimas
60.019 gaudyklė tvirtinama vartų užsidarymo pusėje prie tinkamos atraminės konstrukcijos. Galinėje sienelėje yra dvi tvirtinimo angos, o pailgos jų formos leidžia koreguoti gaudyklės padėtį montavimo metu.
Montuojant rekomenduojama:
- patikrinti vartų bėgelio ir galinio ratuko matmenis;
- nustatyti gaudyklės aukštį pagal vartų užsidarymo padėtį;
- užtikrinti, kad vartai į gaudyklę patektų be strigimo;
- patikrinti, ar plastikiniai ritinėliai tinkamai nukreipia vartų konstrukciją;
- įsitikinti, kad gaudyklė ir jos tvirtinimo elementai patikimai pritvirtinti prie atramos.
Teisingas montavimas svarbus sklandžiam vartų užsidarymui ir tinkamam apkrovos paskirstymui.
Kaip pasirinkti tinkamą galinio ratuko gaudyklę?
Renkantis stumdomų vartų gaudyklę pirmiausia reikia žinoti naudojamos gembinės sistemos dydį ir galinio ratuko konstrukciją. Taip pat svarbu įvertinti gaudyklės montavimo vietą, tvirtinimo angų išdėstymą ir pageidaujamą paviršiaus apdailą.
Stumdomų vartų galinio ratuko gaudyklė 60.019 – cinkuoto plieno elementas, skirtas 70 × 70 mm ir 80 × 80 mm gembinių vartų sistemoms. Du plastikiniai kreipiamieji ritinėliai ir guminė atrama padeda vartams sklandžiai pasiekti uždarymo padėtį, o gaudyklė prisideda prie konstrukcijos stabilizavimo.
