  • Juostinis vyris su šratu mediniams vartams ir durims 61.211, 400×50 mm

    Juostinis vyris su šratu 61.211 skirtas varstomiems mediniams vartams ir varteliams. Jis taip pat gali būti naudojamas ūkinio pastato ar sandėliuko durims, kai varčia ir stakta pritaikytos prisukamam juostiniam vyriui. Prie varčios tvirtinama 400 mm ilgio ir 50 mm pločio plieninė juosta, o prie stulpo arba staktos – atraminė dalis su kaiščiu.

    Vyrio įvorė yra juostos viduryje, todėl dalis 400 mm ilgio juostos tęsiasi virš įvorės, dalis – žemiau jos. Renkantis vietą ant medinių durų svarbu patikrinti, kur pateks abi juostos tvirtinimo angos ir ar už jų bus tvirta varčios dalis.

    Techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.211
    Gaminio tipas Prisukamas juostinis vyris su šratu ir kaiščiu
    Medžiaga Plienas
    Juostos ilgis (H) 400 mm
    Juostos plotis (L) 50 mm
    Kaiščio skersmuo (d) 16 mm
    Įvorės išorinis skersmuo (D) 27 mm
    Tvirtinimo būdas Juosta ir atraminė plokštelė prisukamos
    Vieno gaminio svoris 1,6 kg
    Leistina apkrova Nenurodyta

    Kur naudojamas juostinis vyris 61.211?

    • Mediniams kiemo vartams – kai juostą galima pritvirtinti prie varčios rėmo, o kaiščio plokštelę – prie tvirto vartų stulpo.
    • Mediniams varteliams – kai varčios krašte pakanka vietos 400×50 mm juostai, o jos angos sutampa su tvirtinimui tinkamomis vietomis.
    • Medinėms durims – kai reikalingas paviršiuje montuojamas lankstas, o durų varčia ir stakta gali išlaikyti tvirtinimo vietoms tenkančias apkrovas.

    Vyrio 61.211 konstrukcija ir savybės

    400×50 mm juosta su tvirtinimo angomis

    Ilgoji vyrio dalis prisukama prie varčios paviršiaus. Juostos galuose esančios angos yra abipus centrinės įvorės. Jei durys apkaltos lentelėmis, prieš žymint angas verta patikrinti, kur po apdaila yra laikantysis rėmas.

    Ø16 mm kaištis ir Ø27 mm įvorė

    Brėžinyje mažoji raidė d žymi 16 mm kaiščio skersmenį, o didžioji D – 27 mm įvorės išorinį skersmenį. Surenkant vyrį, prie varčios pritvirtinta įvorė užmaunama ant atraminės dalies kaiščio. Šratas mažina trintį varstant duris ar vartus.

    Atskira atraminė plokštelė

    Atraminė plokštelė su kaiščiu tvirtinama prie staktos arba stulpo. Renkantis jos vietą reikia įvertinti atidarymo kryptį, tarpą prie varčios krašto ir tai, ar durims atsiveriant juosta nekliudys staktos apvado.

    Kaip pasirinkti vyrį medinėms durims ar vartams?

    Pirmiausia patikrinkite varčios konstrukciją. Abiejų juostos angų vietose turi būti pakankamai tvirtos medienos tvirtinimo elementams. Staktoje arba stulpe taip pat turi pakakti vietos atraminei plokštelei. Keičiant seną lankstą svarbu palyginti juostos ilgį, plotį, angų išdėstymą ir kaiščio padėtį.

    61.211 modelio leistina apkrova kilogramais nenurodyta. Techninėje lentelėje pateikti 1,6 kg yra paties gaminio svoris. Jei projekte nustatyta konkreti leistina varčios masė, vyrį parinkite pagal deklaruotą apkrovą ir tvirtinimo sąlygas.

    Vyrių 61.201, 61.202 ir 61.211 palyginimas

    Prekės kodas Plokštelės arba juostos matmenys Korpuso skersmuo
    61.201 150×40 mm 24 mm

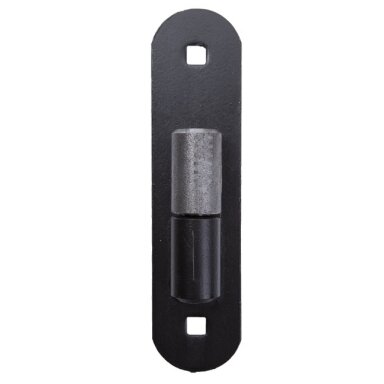

    61.202 200×50 mm 27 mm
    61.211 400×50 mm 27 mm

    61.202 ir 61.211 plotis bei korpuso skersmuo sutampa, tačiau 61.211 juosta yra dvigubai ilgesnė. Keičiant vieną modelį kitu, patikrinkite tvirtinimo angų vietas ir vyriui skirtą plotą ant varčios.

    Juostinio vyrio montavimas

    1. Paremkite varčią numatytame aukštyje ir nustatykite tarpus prie staktos ar stulpo bei po varčia.
    2. Priglauskite juostą prie varčios, o atraminę plokštelę – prie staktos arba stulpo. Angas žymėkite pagal pačią detalę.
    3. Tvirtinimo elementus parinkite pagal varčios ir atramos medžiagą, storį bei apkrovą. Visų vienos varčios vyrių kaiščius sulygiuokite vienoje ašyje.
    4. Sumontavę patikrinkite, ar varčia laisvai atsidaro, ar tvirtinimo plokštelės priglunda ir ar lankstas nekliūva už apdailos.

    Priežiūra

    Periodiškai patikrinkite, ar juosta ir atraminė plokštelė tvirtai priglunda. Ant medinės varčios verta apžiūrėti ir medieną aplink tvirtinimo vietas. Atsiradęs laisvumas ar įtrūkimas gali pakeisti varčios padėtį. Lauke naudojamo vyrio pažeistą paviršiaus dangą atnaujinkite plienui tinkama apsaugos priemone.

    Susiję vartų vyriai ir furnitūra

    Dažniausiai užduodami klausimai

    Ar šis lankstas tinka medinėms durims?

    Taip, jei durų varčioje yra tvirtas pagrindas 400 mm juostai prisukti, o staktoje pakanka vietos kaiščio plokštelei. Plonomis lentelėmis apkaltų durų atveju svarbu patikrinti, kur yra laikantysis rėmas.

    Ar montuojant 61.211 reikia suvirinti?

    Juostoje ir atraminėje plokštelėje yra tvirtinimo angos. Ant medinės varčios ir staktos šios dalys tvirtinamos parinktais varžtais.

    Ką reiškia Ø27 mm ir Ø16 mm?

    Ø27 mm yra išorinis vyrio įvorės skersmuo, o Ø16 mm – kaiščio skersmuo.

    Kiek kilogramų atlaiko 61.211?

    Patvirtinta vieno vyrio ar vyrių poros leistina apkrova nepateikta. Jos negalima apskaičiuoti vien pagal juostos ilgį, kaiščio skersmenį ar gaminio svorį.

    Kur įsigyti juostinį vyrį 61.211?

    Juostinį vyrį su šratu 61.211 mediniams vartams, varteliams ir durims galite užsisakyti „Ginoris“ elektroninėje parduotuvėje su pristatymu Lietuvoje.
